MM32SPIN0230電動工具無感方波硬件設計方案

來源: 日期:2024-03-07 14:07:42

    本篇文章基于靈動微電子32位微處理器MM32SPIN0230的BLDC電動工具無感方波控制方案的硬件設計說明。

    硬件參考設計
    •電源模塊:
    由外部DC電源供電,經降壓后得到12V給GatedriverIC供電以驅動功率MOS管,12V通過降壓IC輸出5V給MCU及其他功能模塊供電。
    •無感檢測和電機驅動:
    通過反電動勢分壓電路檢測過零點信號得到位置信息,對應六種不同的逆變器MOS管驅動順序,實現BLDC電機的六步換相。
    •電流檢測:
    內建運算放大器搭配外圍電阻參數設置運放倍數。
    •調速命令:
    支持0-5V的PWM或模擬信號調速,以達到控制電機開關機以及調速目的。
    •其他功能:
    正反轉控制,LED顯示等功能。

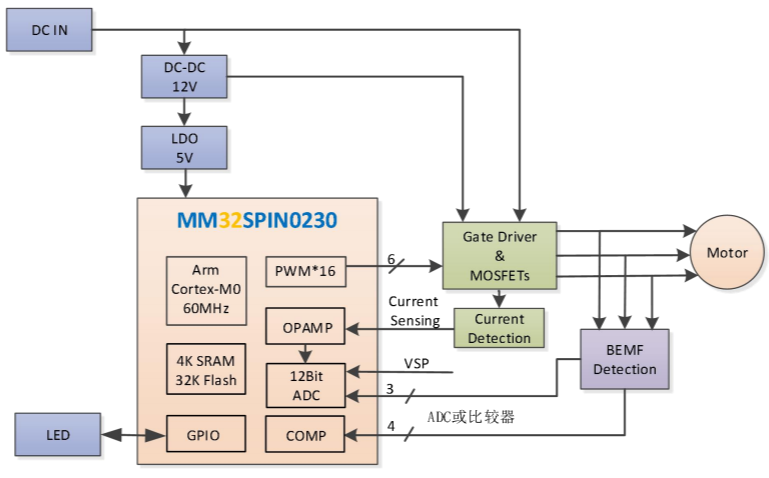

MM32SPIN0230無感方波方案硬件框圖

本文關鍵詞:MM32SPIN0230
