高密度MRAM具有非常低的功率，高的讀取速度，非常高的數據保留能力和耐久性，適用于廣泛的應用。單元面積僅為0.0456平方微米，讀取速度為10ns，讀取功率為0.8mA/MHz/b，在低功耗待機模式（LPSB）下，其在25C時的泄漏電流小于55mA，相當于每比特的漏電流僅為1.7E-12A。對于32Mb數據，它具有100K個循環的耐久性，而對于1Mb的數據可以>1M個循環。它在260°C的IR回流下具有90秒的數據保留能力，在150°C的條件下可保存數據10年以上。

MRAM讀取操作

為了從LPSM快速，低能耗喚醒以實現高速讀取訪問，它采用了細粒度的電源門控電路（每128行一個），分兩步進行喚醒（如圖1所示）。電源開關由兩個開關組成，一個開關用于芯片電源VDD，另一個開關用于從低壓差（LDO，LowDrop-Out）穩壓器提供VREG的穩定電壓。首先打開VDD開關以對WL驅動器的電源線進行預充電，然后打開VREG開關以將電平提升至目標電平，從而實現<100ns的快速喚醒，同時將來自VREGLDO的瞬態電流降至最低。


MRAM寫入操作

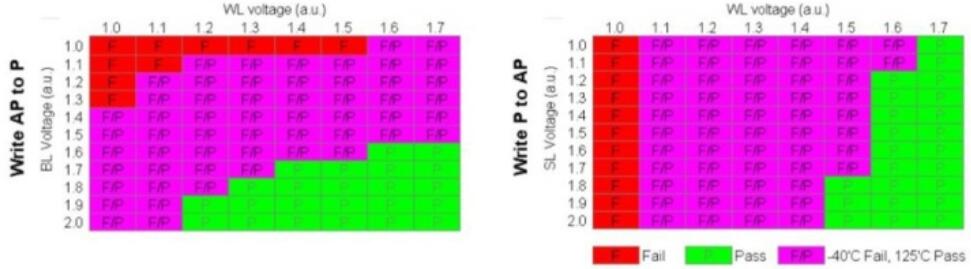

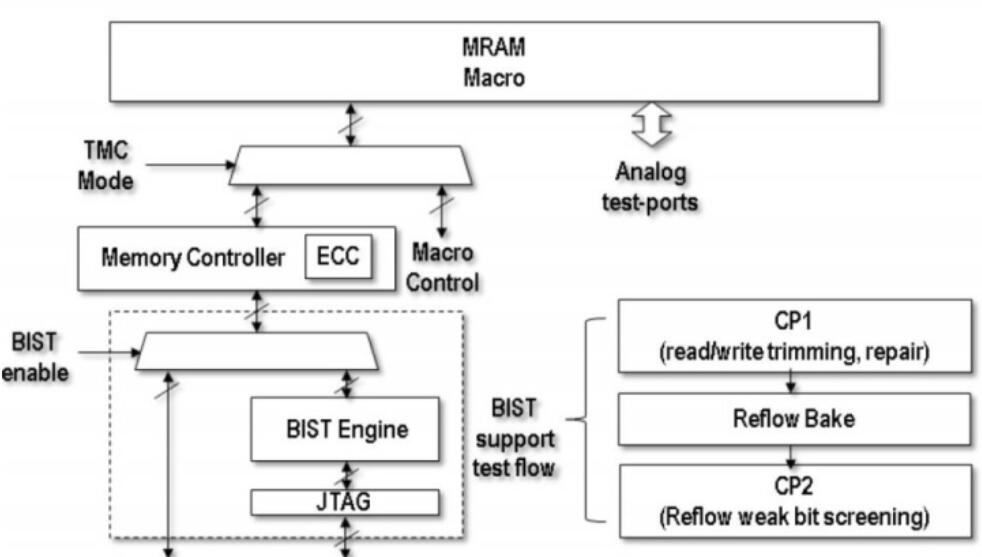

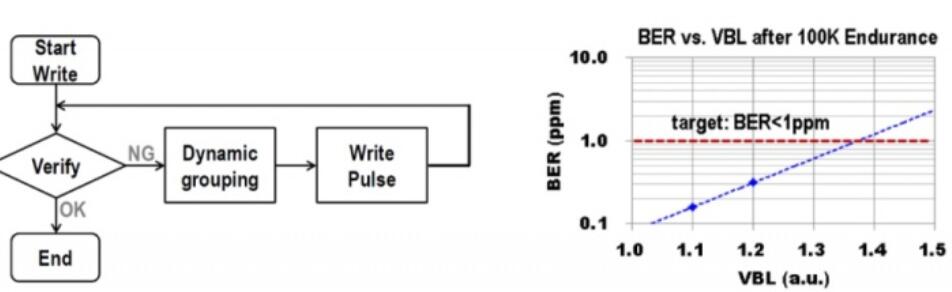

低阻態Rp和高阻態Rap的MRAM寫入操作需要如圖2所示的雙向?qū)懭氩僮?。要將Rap狀態寫到Rp需要將BL偏置到VPP，WL到VREG_W0，SL到0以寫入0狀態。要寫入1狀態，將Rap變成Rp需要反方向的電流，其中BL為0，SL為VPP，WL為VREG_W1。
